Môže sa na testovanie kompozitných materiálov použiť stojan na testovanie sily?
V oblasti materiálovej vedy sa kompozitné materiály objavili ako revolučná trieda, ktorá ponúka jedinečnú kombináciu vlastností, ktoré prekonávajú tradičné materiály. Ich široké využitie, od leteckého a automobilového priemyslu až po športové vybavenie, podnietilo potrebu presných a spoľahlivých testovacích metód. Ako dodávateľ silových skúšobných stojanov sa ma často pýtajú, či je možné naše silové skúšobné stojany použiť na testovanie kompozitných materiálov. V tomto blogu sa v tejto súvislosti ponoríme do schopností stojanov na testovanie sily.
Pochopenie kompozitných materiálov
Kompozitné materiály sa vyrábajú kombináciou dvoch alebo viacerých odlišných základných materiálov s rôznymi fyzikálnymi alebo chemickými vlastnosťami. Výsledkom je materiál s vylepšenými vlastnosťami, ako je vysoký pomer pevnosti k hmotnosti, odolnosť proti korózii a zlepšený výkon pri únave. Bežné typy kompozitných materiálov zahŕňajú vláknami vystužené kompozity, kde sú vlákna (napríklad uhlíkové, sklenené alebo aramidové) vložené do matrice (zvyčajne polymérovej živice).
Úloha sily testu stojí
Silový testovací stojan je všestranné zariadenie určené na aplikáciu riadenej sily na vzorku a meranie výslednej odozvy. Typicky pozostáva z rámu, snímača zaťaženia na meranie sily, systému pohonu na aplikáciu sily a riadiaceho systému na nastavenie parametrov testu. Silové testovacie stojany môžu vykonávať rôzne testy vrátane ťahových, tlakových, ohybových a šmykových testov.
Ťahové skúšky kompozitov
Skúška ťahom je jednou z najbežnejších skúšok kompozitných materiálov. Zahŕňa použitie ťažnej sily na kompozitnú vzorku, kým nezlyhá, a meranie sily a deformácie počas procesu. Silový testovací stojan môže byť vybavený vhodnými úchytmi na bezpečné držanie kompozitnej vzorky a aplikovanie jednoosovej ťahovej sily. Silomer na testovacom stojane presne meria aplikovanú silu, zatiaľ čo extenzometer možno použiť na meranie predĺženia vzorky. Tieto údaje sú kľúčové pre určenie dôležitých mechanických vlastností kompozitu, ako je pevnosť v ťahu, modul pružnosti a deformácia pri porušení.
Napríklad v leteckom priemysle sa v konštrukciách lietadiel vo veľkej miere používajú kompozity vystužené uhlíkovými vláknami. Ťahové testovanie pomocou silového testovacieho stojana pomáha zaistiť, že tieto kompozity spĺňajú prísne požiadavky na pevnosť a výkon. Výsledky testov možno použiť na optimalizáciu výrobného procesu a výber najvhodnejších materiálov pre konkrétne aplikácie.
Testovanie kompresie
Kompresné testovanie je ďalším dôležitým testom pre kompozitné materiály, najmä tie, ktoré sa používajú v aplikáciách, kde sú vystavené tlakovému zaťaženiu. Na aplikovanie tlakovej sily na kompozitnú vzorku možno použiť silový testovací stojan. Počas testu sa meria sila a deformácia a môžu sa určiť vlastnosti ako pevnosť v tlaku a modul. Tieto informácie sú dôležité pri navrhovaní komponentov, ktoré dokážu odolať tlakovým silám, ako sú stĺpy a nosníky v stavebníctve alebo držiaky motora v automobilových aplikáciách.
Testovanie ohybom a šmykom
Okrem ťahových a tlakových skúšok je možné použiť silové skúšobné stolice aj na ohybové a šmykové skúšky kompozitných materiálov. Skúška ohybom, známa aj ako trojbodová alebo štvorbodová skúška ohybom, sa používa na hodnotenie pevnosti v ohybe a tuhosti kompozitov. Skúšobný stojan pôsobí zaťažením na vzorku v špecifických bodoch, čo spôsobí jej ohyb. Údaje o sile a priehybe získané z testu sa použijú na výpočet ohybových vlastností kompozitu.
Testovanie kompozitov v šmyku zahŕňa aplikáciu sily rovnobežnej s rovinou vzorky na meranie jej pevnosti v šmyku a modulu. Silový testovací stojan môže byť nakonfigurovaný s vhodnými prípravkami na presné vykonávanie šmykových testov na kompozitných materiáloch. To je dôležité pre aplikácie, kde sú dominantné šmykové sily, ako napríklad v spojoch a spojoch.
Výhody použitia silových testovacích stojanov na testovanie kompozitných materiálov
Existuje niekoľko výhod použitia silového testovacieho stojana na testovanie kompozitných materiálov. Po prvé, stojany na testovanie sily ponúkajú vysokú presnosť a opakovateľnosť. Snímače zaťaženia a riadiace systémy na týchto stojanoch sú kalibrované tak, aby poskytovali presné merania sily a posunu. To je nevyhnutné na získanie spoľahlivých výsledkov testov, najmä pri práci s vysokovýkonnými kompozitmi, kde malé odchýlky vo vlastnostiach môžu mať významný vplyv na výkonnosť.
Po druhé, stojany na testovanie sily sú vysoko prispôsobiteľné. Môžu byť vybavené rôznymi úchytmi, upínacími prvkami a snímačmi na vykonávanie rôznych typov testov na kompozitných materiáloch rôznych tvarov a veľkostí. Napríklad na testovanie tenkých kompozitných laminátov sa môže použiť špeciálna rukoväť, ktorá zabráni predčasnému zlyhaniu v miestach uchopenia.
Po tretie, moderné stojany na testovanie sily sú vybavené pokročilým softvérom, ktorý umožňuje jednoduché nastavenie testu, zber údajov a analýzu. Softvér dokáže vykresliť krivky sily a posunutia, automaticky vypočítať mechanické vlastnosti a generovať komplexné správy o skúškach. To šetrí čas a znižuje možnosť ľudskej chyby pri analýze údajov.
Obmedzenia a úvahy
Zatiaľ čo stojany na testovanie sily sú cenným nástrojom na testovanie kompozitných materiálov, existujú aj určité obmedzenia a úvahy, ktoré je potrebné vziať do úvahy. Jedným obmedzením je, že výsledky skúšok získané zo silového testovacieho zariadenia predstavujú správanie sa kompozitnej vzorky za špecifických skúšobných podmienok. Skutočný výkon kompozitu v reálnych aplikáciách sa môže líšiť v dôsledku faktorov, ako sú podmienky prostredia, rýchlosť zaťaženia a zložité stavy napätia.
Ďalším aspektom je potreba správnej prípravy vzorky. Kompozitné vzorky sa musia pripraviť opatrne, aby sa zabezpečilo, že budú reprezentatívne pre skutočný materiál a aby sa minimalizoval vplyv výrobných chýb na výsledky testu. Okrem toho je výber vhodných rukovätí a prípravkov rozhodujúci, aby sa predišlo predčasnému zlyhaniu v uchopovacích bodoch a aby sa zabezpečilo presné meranie aplikovanej sily.
Doplnkové vybavenie
Okrem silových testovacích stojanov existujú aj ďalšie časti vybavenia, ktoré možno v spojení s nimi použiť na komplexnejšie testovanie kompozitných materiálov. Napríklad aŤažký, plne smerový planétový guľový mlynmožno použiť na prípravu kompozitných vzoriek zmiešaním vláknitých a matricových materiálov v mikro- alebo nano-meradle. To zaisťuje homogénnu distribúciu zložiek, čo môže mať významný vplyv na mechanické vlastnosti kompozitu.

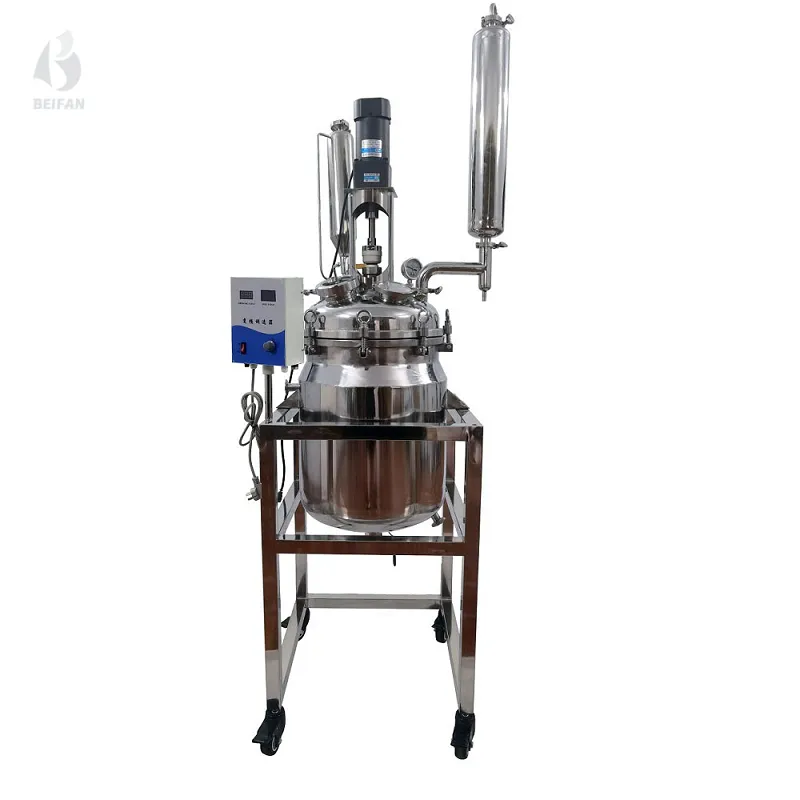

A50L Dvojvrstvový reaktor z nehrdzavejúcej ocelemožno použiť na syntézu matricovej živice v kompozitných materiáloch. Reaktor poskytuje kontrolované prostredie pre chemické reakcie zapojené do syntézy živice, čo umožňuje výrobu vysoko kvalitných matríc s konzistentnými vlastnosťami.
ATlakový sterilizátormožno použiť na sterilizáciu kompozitných vzoriek pred testovaním, najmä v aplikáciách, kde prítomnosť kontaminantov môže ovplyvniť výsledky testu. Toto je obzvlášť dôležité v medicínskych a potravinárskych kontaktných aplikáciách kompozitných materiálov.
Záver a výzva na akciu
Záverom možno povedať, že stojany na testovanie sily možno skutočne použiť na testovanie kompozitných materiálov. Ponúkajú spoľahlivý a presný spôsob merania mechanických vlastností kompozitov, čo je nevyhnutné pre kontrolu kvality, vývoj materiálov a dizajn produktov. Je však dôležité uvedomiť si ich obmedzenia a používať ich v spojení s iným vhodným vybavením pre komplexnejšie pochopenie kompozitných materiálov.
Ak sa podieľate na testovaní kompozitných materiálov alebo hľadáte spoľahlivý stojan na testovanie sily pre vaše potreby testovania, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť podrobné informácie o našich produktoch, pomôcť vám pri výbere správneho testovacieho stojana pre vašu aplikáciu a ponúknuť podporu počas celého procesu testovania. Neváhajte nás kontaktovať a začnite diskutovať o vašich požiadavkách na obstarávanie a preskúmajte, ako môžu naše stojany na testovanie sily splniť vaše potreby.
Referencie
- Yokozeki, A., & Shab Tak, P. (2017). Kompozitné materiály: Veda a aplikácie. Springer.
- Mallick, PK (2007). Vlákno - vystužené kompozity: materiály, výroba a dizajn. CRC Press.
- ASTM International. (2019). Normy ASTM pre testovanie kompozitných materiálov. ASTM International.
